तीन मुख्यझटका मोल्डिंग मिसिन को प्रकारएक्सट्रुजन ब्लो मोल्डिङ (EBM), इन्जेक्शन ब्लो मोल्डिङ (IBM), र इन्जेक्शन स्ट्रेच ब्लो मोल्डिङ (ISBM) हुन्। EBM ले फराकिलो दायरालाई समेट्छ — साना बोतलदेखि 2000-लिटर ट्याङ्कीहरू — र साना भागहरूका लागि निरन्तर मेसिन र ठूलाका लागि एक्युमुलेटर मेसिनहरूमा विभाजित हुन्छ। IBM सटीक घाँटी संग सानो बोतलहरु बनाउँछ। ISBM ले स्पष्ट PET बोतल बनाउँछ। तपाईंको उत्पादनको प्रकार निर्धारण गर्दछ। तलको तालिकामा फेला पार्नुहोस्।
प्रत्येक खोक्रो प्लास्टिक उत्पादन तीन मेसिन परिवार मध्ये एक बाहिर आउँछ। सही एक छान्नुहोस्, र तपाइँको लाइन वर्षौं को लागी दुबला चल्छ। गलत छान्नुहोस्, र कुनै सेटिङले तपाईंलाई बचाउने छैन।
क्रेताहरू अक्सर भ्रामक अनुसन्धानको हप्ता पछि हामीलाई पुग्छन्। धेरै जसो लेखहरूले तीन प्रकारको सूची दिन्छ, प्रत्येकलाई दुई वाक्यमा वर्णन गर्नुहोस्, र रोक्नुहोस्। कसैले पनि उप-प्रकारहरू व्याख्या गर्दैन - र ठूला कन्टेनरहरूको लागि, उप-प्रकार वास्तविक निर्णय हो।
यो गाइडले यसलाई ठीक गर्छ। हामी एक्स्ट्रुजन ब्लो मोल्डिङ मेसिनहरू बनाउँछौं, त्यसैले हामीलाई त्यो परिवार भित्रबाट थाहा हुन्छ। अन्य दुई प्रकारका लागि, हामी तपाईलाई बताउँछौं कि तिनीहरूले के राम्रो गर्छन् र कहिले अन्यत्र हेर्ने - हामीबाट टाढा सहित।
एक नजर मा तीन मुख्य प्रकार
| EBM | IBM | ISBM | |
|---|---|---|---|
| यसले कसरी काम गर्छ | एउटा ट्यूब (पेरिसन) बाहिर निकाल्छ, यसलाई मोल्डमा फुलाउँछ | प्रिफर्म इन्जेक्सन गर्छ, त्यसपछि यसलाई उडाउँछ | PET preform इन्जेक्सन गर्छ, यसलाई फैलाउँछ र उडाउँछ |
| साइज दायरा | चौडा - सानो बोतलहरू 2000 L ट्याङ्कीहरू | सानो - सामान्यतया 1 L भन्दा कम | साना देखि मध्य - पानी र पेय बोतलहरू |
| हस्ताक्षर शक्ति | ठूला भागहरू, ह्यान्डलहरू, बहु-तह पर्खालहरू | सटीक गर्दन, कुनै ट्रिम स्क्र्याप | स्पष्ट, बलियो, हल्का PET बोतलहरू |
| सामान्य सामग्री | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| सामान्य उत्पादनहरू | जेरी क्यान, ड्रम, IBC ट्यांक, इन्धन ट्याङ्की, खेलौना | गोलीका बोतलहरू, कस्मेटिक जारहरू, ड्रपरहरू | पानी, सोडा, जुस, खाने तेलका बोतलहरू |
एक्स्ट्रुजन ब्लो मोल्डिंग (EBM)
एक्स्ट्रुजन ब्लो मोल्डिङ मेसिनले प्लास्टिकलाई पगाल्छ, यसलाई डाइको माध्यमबाट प्यारिसन भनिने खोक्रो ट्यूबको रूपमा धकेल्छ, त्यसपछि ट्यूबको वरिपरि मोल्ड बन्द गर्छ र यसलाई हावामा फुलाउँछ। प्लास्टिकले मोल्डको आकार लिन्छ, चिसो हुन्छ र बाहिर निस्कन्छ।
EBM ले अन्य दुई प्रकारको संयुक्त भन्दा धेरै उत्पादनहरू कभर गर्दछ। यसले ह्यान्डलहरू ह्यान्डलहरू (जेरी क्यानहरूमा निर्मित प्रकार), बहु-तह पर्खालहरू, र आकारहरू कुनै अन्य प्रक्रियामा पुग्दैन। यसले तुलनात्मक भागहरूको लागि तीनको सस्तो उपकरण पनि चलाउँछ।
परिवार दुईवटा शाखाहरूमा विभाजित हुन्छ, र यो विभाजन धेरै जसो खरीददारहरूले महसुस गरे भन्दा बढी महत्त्वपूर्ण छ। हामीले तिनीहरूलाई हाम्रो गहिराइमा तुलना गर्यौंसंचयक बनाम निरन्तर गाइड- यहाँ छोटो संस्करण छ।
निरन्तर बाहिर निकाल्ने मेसिनहरू
निरन्तर मेसिनहरूले पेरिसन ननस्टप बाहिर निकाल्छन्, र मोल्डहरू यसलाई समात्न भित्र जान्छन्। तिनीहरू उच्च मात्रामा साना कन्टेनरहरूमा उत्कृष्ट हुन्छन् - बोतलहरू, दैनिक-रासायनिक प्याकेजिङ, जेरी क्यानहरू लगभग 15 लिटरसम्म।
हाम्रो दायरामा दुईवटा निर्माणहरू अवस्थित छन्। मोल्ड-मुभिङ मेसिनहरूले 40 देखि 165 kN सम्म क्ल्याम्पिङको साथ 2-15 L ह्यान्डल गर्छन्। घुमाउरो-आर्म मेसिनहरूले 5-30 L भागहरूको लागि गति र 1-6 तह को-एक्सट्रुजन थप्छन्। ब्राउज गर्नुहोस्निरन्तर मेसिन दायरापूर्ण लाइनअप को लागी।
एक्युमुलेटर (भण्डारण टाउको) मेसिनहरू
एक्युमुलेटर मेशिनहरूले भण्डारण सिलिन्डरमा पग्लिएको पूर्ण चार्ज सङ्कलन गर्दछ, त्यसपछि यसलाई एक द्रुत शटमा बाहिर निकाल्छ। त्यो गतिले गुरुत्वाकर्षण विस्तार हुनु अघि ठूलो पारिसन बनाउँछ र यसलाई पातलो बनाउँछ। ठूला भागहरूसँग अरू कुनै मार्ग छैन।

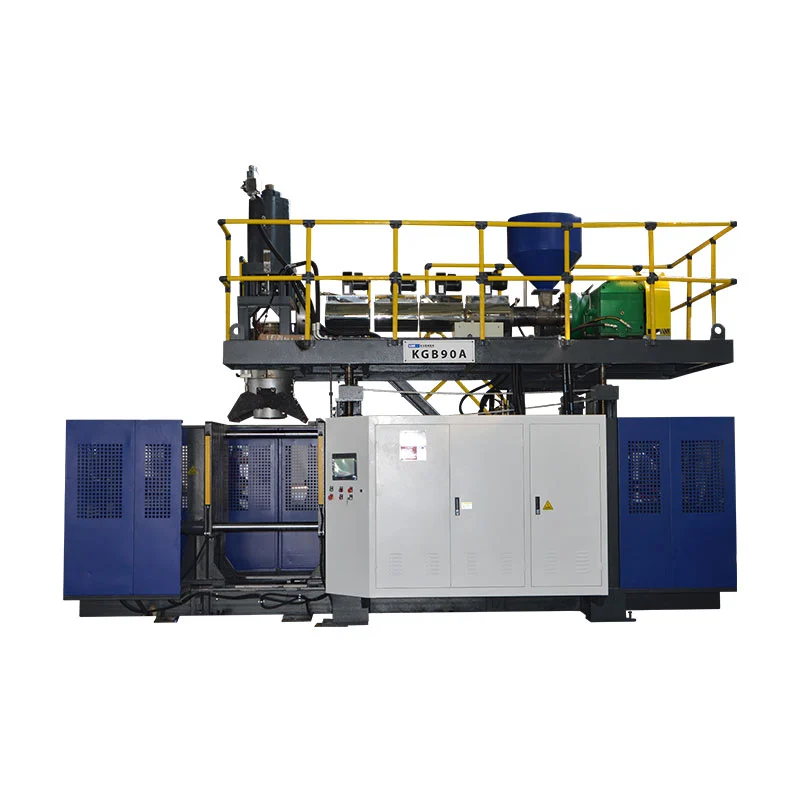

वास्तविक संख्याले मापन देखाउँछ। हाम्रोKGB80A215 kN क्ल्याम्पिङ र 5 L एक्युमुलेटरको साथ 30 L ड्रमहरू बनाउँछ। तीन सिलिन्डरKGS1000L-IBC1000 केएन क्ल्याम्पिङ र ट्विन 100 एमएम स्क्रूको साथ 1000 L IBC ट्याङ्कहरू बनाउँछ। दसंचयक दायरा2000 L कन्टेनर र 1800 kN मा शीर्ष बाहिर।
इंजेक्शन ब्लो मोल्डिंग (IBM)
इन्जेक्सन ब्लो मोल्डिङ मेसिनले एउटा मेसिनमा दुई चरणमा काम गर्छ। पहिले, यसले इन्जेक्सनले घाँटीमा ठोस प्रिफर्म मोल्ड गर्छ। त्यसपछि यसले तातो प्रिफर्मलाई ब्लो स्टेशनमा स्थानान्तरण गर्छ र शरीरलाई फुलाउँछ।
भुक्तानी सटीक छ। घाँटी इंजेक्शन-मोल्ड गरिएको बाहिर आउँछ, त्यसैले थ्रेडहरू र सील सतहहरू प्रत्येक शटमा सटीक आयामहरूमा हिट हुन्छन्। IBM ले कुनै पिन्च-अफ स्क्र्याप पनि उत्पादन गर्दैन, किनकि केहि पनि काटिएको छैन।
व्यापार बन्द आकार छ। IBM साना कन्टेनरहरू सूट गर्दछ, सामान्यतया एक लिटर मुनि - गोली बोतलहरू, कस्मेटिक जारहरू, ड्रपर बोतलहरू। ह्यान्डल वा वास्तविक भोल्युमको साथ कुनै पनि कुराको लागि, EBM ले लिन्छ। Kinggle EBM मा फोकस गर्दछ; यदि तपाईंको उत्पादन १०० एमएल फार्माको बोतल हो भने, IBM विशेषज्ञले तपाईंलाई अझ राम्रो सेवा दिन्छ, र हामी त्यसो भन्छौं।
इंजेक्शन स्ट्रेच ब्लो मोल्डिंग (ISBM)
इन्जेक्सन स्ट्रेच ब्लो मोल्डिङ मेसिनले तपाईंले पिउने पिइटी बोतलहरू स्पष्ट बनाउँछ। यसले PET प्रीफर्मलाई तताउँछ, यसलाई रडले लम्बाइमा फैलाउँछ, र एकै समयमा यसलाई बाहिरी रूपमा उडाउँछ। त्यो दुई-दिशा स्ट्रेचले पोलिमर चेनहरूलाई पङ्क्तिबद्ध गर्दछ।
पङ्क्तिबद्धता जादू हो। यसले PET लाई यसको गिलास जस्तो स्पष्टता, यसको बल, र यसको हल्का वजन दिन्छ - सोडाको बोतल केही दर्जन ग्राममा दबाबयुक्त कार्बोनेशन बाँच्दछ।
ISBM दुई सेटअपहरूमा चल्छ। सिंगल-स्टेज मेसिनहरूले प्रिफर्मलाई एउटै मेसिनमा ढाल्छन् र उडाउँछन्, जुन साना रनहरू र अनुकूलन आकारहरू अनुरूप हुन्छन्। दुई-चरण रेखाहरूले अलग रूपमा मोल्ड प्रिफर्महरू किन्छन् र तिनीहरूलाई उच्च गतिमा उडाउँछन् - ठूलो पेय उत्पादनको लागि मानक। PET पेय पदार्थको काम यहाँ बस्छ, EBM मा होइन।
कुन मेसिन प्रकारले तपाइँको उत्पादन बनाउँछ?
पाठकहरू उत्पादन लिएर आउँछन्, प्रक्रिया होइन। त्यसैले टेबल पल्टाउनुहोस्। बायाँमा आफ्नो उत्पादन फेला पार्नुहोस्, र दायाँमा आफ्नो मेसिन प्रकार पढ्नुहोस्।
| तपाईंको उत्पादन | मेसिन प्रकार | किन |
|---|---|---|
| पीईटी पानी / सोडा बोतल | ISBM | स्ट्रेचले पीईटी स्पष्टता र बल दिन्छ |
| गोली बोतल, कस्मेटिक जार | IBM | सटीक गर्दन, कुनै ट्रिम स्क्र्याप छैन |
| डिटर्जेंट / शैम्पू बोतल | EBM - निरन्तर | द्रुत चक्र, ह्यान्डलहरू, रंगहरू, दृश्य स्ट्रिपहरू |
| जेरी क्यान (१-१५ एल) | EBM - निरन्तर | बिल्ट-इन ह्यान्डलहरू, उच्च आउटपुट |
| रासायनिक ड्रम (30-250 एल) | EBM - संचयक | भारी पारिसनलाई भण्डार गरिएको शट चाहिन्छ |
| IBC ट्याङ्की (1000 L) | EBM - एक्युमुलेटर, 3-सिलिन्डर | यति ठुलो पारिसन जाने बाटो मात्र |
| मोटर वाहन इन्धन ट्यांक | EBM - संचयक, बहु-तह | छ-तह पर्खालले इन्धन वाष्पलाई रोक्छ |
| पानी ट्याङ्की, कयाक, सडक अवरोध | EBM - संचयक | हाम्रो हेर्नुहोस्झटका बनाम रोटेशनल मोल्डिंगतुलना |
एउटा अर्को काँटा यी सबैको माथिल्लो भागमा बस्छ। यदि तपाईको भाग खोक्रोको सट्टा ठोस हुन सक्छ भने, हाम्रो पढ्नुहोस्ब्लो मोल्डिंग बनाम इंजेक्शन मोल्डिंगपहिले गाइड।
प्रकार द्वारा विचारहरू खरीद गर्दै
मेसिन प्रकारले तपाइँको लगानीको आकार सेट गर्दछ, प्रक्रिया मात्र होइन। कुनै पनि ब्लो मोल्डिङ मेसिन निर्माताबाट उद्धरण अनुरोध गर्नु अघि खरिद प्रबन्धकहरूले चार कारकहरू तौल गर्नुपर्छ।
मूल्य संरचना।EBM भित्र, कन्टेनर साइज, क्ल्याम्पिङ फोर्स, स्टेसन गणना, र तह गणनाको साथ मूल्य मापन। एक बोतल मेसिन र एक IBC लाइन परिमाण को एक अर्डर द्वारा फरक छ। कुनै पनि इमानदार आपूर्तिकर्ताले तपाईंको भाग हेर्नु अघि मूल्य उद्धृत गर्दैन - लागत मेसिन मोडेल र उत्पादन आवश्यकताहरूमा निर्भर गर्दछ।
ऊर्जा खपत।मेशिन आकार संग ऊर्जा तराजू। हाम्रो क्याटलगले वास्तविक औसतहरू सूचीबद्ध गर्दछ: 2 L मेसिनमा 12-18 kW, 30 L KGB80A मा 27-37 kW, IBC लाइनमा 110-150 kW। प्रत्येक आपूर्तिकर्तालाई एउटै आंकडाको लागि सोध्नुहोस्, त्यसपछि प्रति घण्टा होइन, प्रति समाप्त भाग ऊर्जा तुलना गर्नुहोस्।
नेतृत्व समय र बिक्री पछि।ठूला कस्टम मेसिनहरूले मानक बोतल मिसिनहरू भन्दा निर्माण गर्न लामो समय लिन्छन्। मेसिन कसले स्थापना गर्छ, तपाइँका अपरेटरहरूलाई कसले तालिम दिन्छ र तपाइँको देशमा स्पेयर पार्ट्स कति छिटो पठाउँछ भनेर सोध्नुहोस्। समर्थन बिनाको मेसिन भनेको नेमप्लेटको साथ भविष्यको समस्या हो।
आपूर्तिकर्ता गहिराई।निर्माताले कति इन्जिनियरहरू काम गर्छन् र कुन कम्पोनेन्ट ब्रान्डहरू मेसिन भित्र बस्छन् भनेर सोध्नुहोस्। Kinggle Mitsubishi PLCs, MOOG सर्वो कन्ट्रोल, र OMRON र Schneider electrics संग बनाउँछ, र तिनीहरूलाई खुला रूपमा सूचीबद्ध गर्दछ। कम्पोनेन्ट पाना लुकाउने आपूर्तिकर्तासँग कारण छ।
तीन गल्तीहरू पहिलो पटक खरीददारहरूले गर्छन्
उत्पादनको सट्टा मूल्य अनुसार प्रकार छनौट गर्नुहोस्।गलत प्रकारको सस्तो मेसिनले शून्य बिक्रीयोग्य पार्ट्स बनाउँछ। पहिले प्रकार लक गर्नुहोस्। दोस्रो मूल्य वार्ता गर्नुहोस्।
EBM उप-प्रकार बेवास्ता गर्दै।"एक एक्सट्रुजन मेसिन" एक विनिर्देशन होइन। एक निरन्तर मेसिनले 60 L ड्रम बनाउन सक्दैन, र ठूलो आकारको एक्युमुलेटरले बोतलहरूमा ऊर्जा बर्बाद गर्दछ। हाम्रोपाँच-चरण चयन गाइडसाइजिङ गणित चल्छ।
त्रुटिपूर्ण कुराकानी छोड्दै।प्रत्येक प्रकार आफ्नै तरिकामा असफल हुन्छ, र मेशिन विशिष्टताले कति पटक निर्णय गर्दछ। कम आकारको क्ल्याम्पिङले प्रत्येक शटमा फ्ल्यास ल्याउँछ। तपाईंले हस्ताक्षर गर्नु अघि हाम्रो त्रुटि निवारण गाइड पढ्नुहोस्, र मेसिनले प्रत्येक विफलतालाई कसरी रोक्छ भनेर आफ्नो आपूर्तिकर्तालाई सोध्नुहोस्।
बारम्बार सोधिने प्रश्नहरू
मुख्य प्रकारका ब्लो मोल्डिङ मेसिनहरू के के हुन्?
तीन मुख्य प्रकारका ब्लो मोल्डिङ मेसिनहरू एक्स्ट्रुजन ब्लो मोल्डिङ (EBM), इन्जेक्शन ब्लो मोल्डिङ (IBM), र इन्जेक्शन स्ट्रेच ब्लो मोल्डिङ (ISBM) हुन्। EBM ले फराकिलो उत्पादन दायरा समेट्छ र ड्रम र IBC ट्याङ्कहरू जस्ता ठूला भागहरूका लागि साना कन्टेनरहरू र एक्युमुलेटर मेसिनहरूका लागि निरन्तर मेसिनहरूमा विभाजित हुन्छ। IBM सटीक घाँटी संग सानो बोतलहरु बनाउँछ। ISBM ले स्पष्ट PET बोतल बनाउँछ।
एक्सट्रुजन र इन्जेक्शन ब्लो मोल्डिंग बीच के भिन्नता छ?
एक्स्ट्रुजन ब्लो मोल्डिङले पग्लिएको प्लास्टिकको खोक्रो ट्यूब बनाउँछ, त्यसपछि यसलाई मोल्ड भित्र फुलाउँछ। इन्जेक्शन ब्लो मोल्डिङले पहिले इन्जेक्सन-मोल्ड गरी घाँटीमा ठोस प्रिफर्म बनाउँछ, त्यसपछि प्रिफर्मलाई अन्तिम आकारमा उडाउँछ। EBM ले बोतल देखि 2000-लिटर ट्याङ्की सम्म फराकिलो साइज दायरा ह्यान्डल गर्छ। IBM साना बोतलहरू सूट गर्दछ जसलाई सटीक घाँटी आयामहरू चाहिन्छ, जस्तै फार्मास्यूटिकल कन्टेनरहरू।
ड्रम र IBC ट्याङ्कहरू जस्ता ठूला कन्टेनरहरूको लागि कुन ब्लो मोल्डिङ मेसिन प्रकार उत्तम छ?
एक्युमुलेटर (भण्डारण हेड) एक्स्ट्रुजन ब्लो मोल्डिङ मेसिनले ठूलो कन्टेनर बनाउँछ। सञ्चयकर्ताले पिघलिएको पूर्ण चार्ज भण्डारण गर्छ, त्यसपछि यसलाई छिटो बाहिर निकाल्छ — भारी पेरिसन आफ्नो तौलमा फैलिएको र पातलो हुनु अघि। Kinggle को एक्युम्युलेटर दायरा 20-लिटर मेसिनदेखि तीन-सिलिन्डर प्रणालीहरू 1000-लिटर IBC ट्याङ्कहरू र 2000-लिटर कन्टेनरहरूमा चल्छ।
कस्तो प्रकारको ब्लो मोल्डिङ मेसिनले PET पानीको बोतल बनाउँछ?
इन्जेक्शन स्ट्रेच ब्लो मोल्डिङ (ISBM) मेसिनहरूले स्पष्ट PET पानी र पेय पदार्थहरू बनाउँछन्। प्रक्रियाले यसलाई उडाउँदा तातो प्रिफर्मलाई लम्बाइमा फैलाउँछ, जसले पोलिमरलाई पङ्क्तिबद्ध गर्दछ र PET लाई यसको स्पष्टता र बल दिन्छ। दुई-चरण ISBM, जहाँ प्रिफर्महरू अलग-अलग ढालिन्छन् र पछि उडाइन्छ, उच्च-भोल्युम पेय उत्पादनमा हावी हुन्छ।
ब्लो मोल्डिङ मेसिनको मूल्य कति हुन्छ?
लागत मेसिन प्रकार र विशिष्टता मा निर्भर गर्दछ। एक्स्ट्रुजन ब्लो मोल्डिङ भित्र, कन्टेनर साइज, क्ल्याम्पिङ फोर्स, स्टेसन काउन्ट, लेयर काउन्ट, र मेसिनको वरिपरि स्वचालन सहितको मूल्य मापन। एउटा सानो बोतल मेसिन र 1000-लिटरको IBC रेखा परिमाणको अर्डरद्वारा फरक हुन्छ। वास्तविक संख्याको लागि द्रुत मार्ग भनेको तपाईंको भागको भोल्युम, सामग्री, पर्खाल मोटाई, र लक्ष्य आउटपुटमा आधारित निर्दिष्ट उद्धरण हो।
आफ्नो उत्पादन थाहा छ, मेसिन बारे निश्चित छैन?
यदि तपाइँ तपाइँको उत्पादन लाइन को लागी एक ब्लो मोल्डिंग मेसिन को मूल्याङ्कन गर्दै हुनुहुन्छ भने, हाम्रो ईन्जिनियरिङ् टोलीले तपाइँलाई तपाइँको उत्पादन आकार, सामग्री, र उत्पादन लक्ष्यहरूमा आधारित सही प्रकार र कन्फिगरेसन पुष्टि गर्न मद्दत गर्न सक्छ। भाग विवरणहरू पठाउनुहोस् र हामी निर्दिष्ट सिफारिसको साथ जवाफ दिनेछौं - यदि तपाईंको उत्पादन हामीले निर्माण नगर्ने मेसिनमा हो भने इमानदार रेफरल सहित। टोलीमा 15 इन्जिनियरहरू सहित 2002 देखि एक्सट्रुसन ब्लो मोल्डिङ मेसिनहरू निर्माण गर्दै।
सोध्नुहोस् कुन मेसिनले तपाइँको उत्पादनलाई फिट गर्छ →तीन प्रकार, एक नियम: उत्पादन मेसिन छनोट। PET बोतलहरू ISBM मा जान्छन्। सटीक सानो गर्दन IBM मा जान्छ। अरू सबै - शैम्पू बोतलहरू देखि 2000-लिटर ट्याङ्कहरू - एक्सट्रुजन ब्लो मोल्डिङसँग सम्बन्धित छ, बीचमा विभाजितनिरन्तररसंचयकमेसिनहरू। लुकअप तालिकामा तपाईंको उत्पादन फेला पार्नुहोस्, त्यसपछि मेसिनको साथ आकार गर्नुहोस्चयन गाइड.
