एक्स्ट्रुजन ब्लो मोल्डिङ दोष र समस्या निवारण: कारणहरू, जाँचहरू र सुधारात्मक कार्यहरू

चार-तह निदान कार्यप्रवाहको साथ सुरू गर्नुहोस्

सम्भावित कारणहरूको सूची उपयोगी छ, तर यसले अनियमित समायोजनलाई पनि प्रोत्साहित गर्न सक्छ। राम्रो अनुक्रमले प्रक्रिया मार्फत समाप्त भागबाट गल्तीलाई संकुचित गर्दछ। बाट राल आपूर्तिकर्ता गाइडLyondellBasell, Formosa प्लास्टिकरटेकनर एपेक्ससबैले देखाउँदछ कि एक लक्षणमा धेरै प्रक्रिया, सामग्री र उपकरण कारणहरू हुन सक्छन्।

नुस्खा छुनु अघि चार प्रश्नहरू सोध्नुहोस्

1. दोष स्थानीय वा विश्वव्यापी छ?एक पक्षले डाइ सेन्टरिङ, मोल्ड अलाइनमेन्ट, कूलिङ असंतुलन वा स्थानीय भेन्टिङ्ग सुझाव दिन्छ। प्रत्येक गुहा वा प्रत्येक भागले साझा सामग्री, तापमान, दबाब, उपयोगिता वा अनुक्रम मुद्दा सुझाव दिन्छ।
2. के यो दोहोरिने वा अन्तर्क्रियात्मक छ?एउटै स्थितिमा भएको दोषले प्रत्येक चक्र ज्यामिति, टुलिङ वा सिङ्क्रोनाइज गरिएको प्रक्रिया घटना तर्फ देखाउँछ। चलिरहेको दोषले अस्थिर निकासी, दूषितता, उपयोगिताहरू, सेन्सर प्रतिक्रिया वा शट भिन्नता तिर प्राय: पोइन्ट गर्दछ।
3. यो देखा पर्नु अघि तुरुन्तै के परिवर्तन भयो?सामग्री धेरै जाँच गर्नुहोस्, प्रतिशत रिग्राइन्ड, रंग, नुस्खा संशोधन, मोल्ड सेवा, हीटर मर्मत, पानी सर्किट, हावा माग, शिफ्ट ह्यान्डओभर र स्टार्ट-अप अवस्था।
4. के मापन दृश्य निर्णय संग सहमत छ?न्यूनतम पर्खाल, तौल, घाँटीको आयाम, चुहावट कार्यसम्पादन वा शीर्ष लोड स्वीकृत आवश्यकताभन्दा बाहिर गएको बेला कन्टेनर स्वीकार्य देखिन सक्छ।

एक्सट्रुजन ब्लो मोल्डिंग दोष समस्या निवारण म्याट्रिक्स

यो तालिकालाई पहिलो जाँचको मार्गको रूपमा प्रयोग गर्नुहोस्, विश्वव्यापी सेटिङ पानाको रूपमा होइन। राल ग्रेड, भाग ज्यामिति, डाइ हेड, मोल्ड, मेसिन प्रकार र गुणस्तर विशिष्टताले सही अपरेटिङ विन्डो निर्धारण गर्दछ।

सामाग्री र पिघल दोष: मेसिन अघि धेरै पछ्याउनुहोस्

राल, मास्टरब्याच वा रिग्राइन्ड परिवर्तन पछि त्रुटि सुरु हुँदा, उपकरण समायोजन गर्नु अघि लेबल र नमूनाहरू सुरक्षित गर्नुहोस्। रेसिन ग्रेड, लट, रङ रेसियो, रिग्राइन्ड सोर्स, ग्राइन्डर स्क्रिन, भण्डारण अवस्था र परिवर्तनको समय रेकर्ड गर्नुहोस्। दूषित मिश्रणले कालो दागहरू, स्ट्रेक्सहरू, बबलहरू, डाइ लाइनहरू, कमजोर वेल्डहरू र अस्थिर बाहिर निकाल्न सक्छ। एउटा समायोजनले ती सबैलाई सच्याउन सक्दैन।

आर्द्रता सामग्रीहरूमा समान छैन। प्रत्येक ब्लो मोल्डिङ राललाई एउटै उपचार चाहिन्छ भनी मान्नुको सट्टा राल आपूर्तिकर्ताको ह्यान्डलिंग र सुकाउने आवश्यकताहरू पालना गर्नुहोस्। चिसो सामग्रीमा वा फिड क्षेत्रमा कन्डेन्सेसनले पोलिमर सामान्यतया सुकेको छैन भने पनि समस्या सिर्जना गर्न सक्छ। LyondellBasell समस्या निवारण गाइडले बुलबुले र भित्ता दोषहरूको सम्भावित कारणहरू बीच कन्डेन्सेसन र पिघल्ने गैर-एकरूपता पहिचान गर्दछ।

कालो धब्बा, धुवाँ र जलेको सामग्री

पहिले निर्धारण गर्नुहोस् कि दोष एक प्रवाह मार्गमा फिक्स गरिएको छ वा अनियमित रूपमा वितरण गरिएको छ। एक निश्चित रेखाले डाइ/हेड स्थान संकेत गर्न सक्छ। यादृच्छिक दागहरूले दूषित राल, रिग्राइन्ड वा मृत क्षेत्रबाट निस्किएको अपमानित सामग्रीलाई पछ्याउन सक्छ। लामो स्टपहरू, उच्च-तापमान एक्सपोजर, स्टार्ट-अप र बन्द रेकर्डहरूको समीक्षा गर्नुहोस्, त्यसपछि मेसिन- र राल-अनुमोदित शुद्धीकरण विधि प्रयोग गर्नुहोस्। अस्वीकृत उपकरणको साथ सटीक डाइ सतहहरू स्क्र्याप नगर्नुहोस्।

रंग रेखाहरू र असंगत मिश्रण

स्ट्रीकले सामग्री परिवर्तन, कम बल्क घनत्व रिग्राइन्ड, फिडर अवरोध वा निश्चित डाइ स्थितिलाई पछ्याउँछ कि छैन जाँच गर्नुहोस्। मिक्सिङ ऊर्जा बढाउनु अघि खुराक र मिश्रण रेकर्ड निरीक्षण गर्नुहोस्। थप ब्याक प्रेसरले केही प्रक्रियाहरूमा मिश्रण सुधार गर्न सक्छ, तर यसले कतरनी गर्मी र निवास समय पनि थप्न सक्छ। सही प्रतिक्रिया extruder, राल र स्थापित प्रक्रिया विन्डो मा निर्भर गर्दछ।

Parison दोष र असमान पर्खाल मोटाई

ढाँचा बन्द हुनु अघि parison पहिले नै परिवर्तन हुँदैछ। डाइ स्वोलले टुलिङबाट बाहिर निस्कँदा यसको आकार बढाउँछ; गुरुत्वाकर्षण र कम पग्लने शक्ति यसलाई तल तान्न सक्छ; परिधि वरिपरि तापमान र प्रवाह फरक हुन सक्छ। एक 2025 खुला पहुँच अध्ययन माबाहिर निकाल्ने प्रक्रिया डाटा प्रयोग गरेर parison गठनयसले सूजन, ड्रडाउन र तापमान वितरणलाई महत्त्वपूर्ण कारकहरूको रूपमा पनि व्यवहार गर्दछ। यसैले समाप्त पर्खाल नक्शा एकल औसत मोटाई भन्दा बढी उपयोगी छ।

जब पर्खाल एक तर्फ पातलो छ

धेरै लगातार भागहरूमा समान परिधिको स्थिति मापन गर्नुहोस्। यदि पातलो पक्ष मोल्डको सापेक्ष स्थिर रहन्छ भने, डाइ सेन्टरिङ, मोल्ड स्थिति, स्थानीय चिसो र प्रारम्भिक पारिसन सम्पर्क निरीक्षण गर्नुहोस्। यदि यो घुमाउँछ वा सर्छ भने, एक्सट्रुजन स्थिरता, सामग्री स्थिरता र प्रतिक्रिया जाँच गर्नुहोस्। भौतिक कारणलाई अस्वीकार नगरेसम्म जटिल प्रोफाइलको साथ मेकानिकल मिसाइलमेन्ट अफसेट नगर्नुहोस्।

जब कुना, काँध, ह्यान्डल वा तल पातलो हुन्छ

यी सुविधाहरू एक सीधा पर्खाल भन्दा बढी parison फैलाउँछ। पक्का गर्नुहोस् कि parison सही लम्बाइ र मोल्ड नजिकको स्थितिमा पुग्छ। त्यसपछि प्रोग्राम गरिएको मोटो खण्डलाई माग गर्ने सुविधाको साथ पङ्क्तिबद्ध गर्नुहोस्। Kinggle कोparison प्रोग्रामिंग र पर्खाल-मोटाई गाइडप्रोफाइल स्थिति, स्थानीय खोल्ने र समग्र स्केललाई थप विवरणमा व्याख्या गर्दछ।

जब मोटाई चक्रबाट चक्रमा परिवर्तन हुन्छ

प्रोफाइल अस्थिर प्रक्रियाको लागि पहिलो सुधार होइन। वास्तविक तापक्रम, एक्स्ट्रुजन आउटपुट, एक्युमुलेटर शट वा स्थिति जहाँ लागू हुन्छ, पारिसन लम्बाइ, हाइड्रोलिक व्यवहार र डाइ-ग्याप आदेश/प्रतिक्रिया तुलना गर्नुहोस्। धेरै बिन्दुहरू सम्पादन गर्नु अघि प्रक्रिया स्थिर गर्नुहोस्। स्वीकृत नुस्खालाई सुरक्षित संशोधनको रूपमा बचत गर्नुहोस् ताकि टोलीले असफल परिवर्तनलाई उल्टाउन सक्छ।

फ्ल्यास, पिन्च-अफ विफलता र भागहरू चुहावट

फ्ल्यास मोल्ड गरिएको गुहा बाहिरको सामग्री हो, सामान्यतया विभाजन रेखा, घाँटी र तल्लो पिन्चको वरिपरि। केहि फ्ल्यास एक्स्ट्रुजन ब्लो मोल्डिंगमा अन्तर्निहित हुन्छ र डाउनस्ट्रीम हटाइन्छ। दोष अत्यधिक, असममित वा अस्थिर फ्लैश हो जसले ट्रिमिङ, वेल्ड गुणस्तर, वजन, बन्द वा चक्र विश्वसनीयतालाई असर गर्छ।

प्रमाणको रूपमा फ्लैश ढाँचा पढ्नुहोस्

• जताततै फ्ल्यास:भाग वजन, parison आकार, मोल्ड बन्द पूरा र क्ल्याम्प अवस्था तुलना गर्नुहोस्।
• एक तर्फ फ्ल्यास:मोल्ड पङ्क्तिबद्धता, समानान्तरता, उपकरणको अवस्था र पारिसन प्लेसमेन्ट निरीक्षण गर्नुहोस्।
• फ्ल्यास समयसँगै गाढा हुन्छ:थर्मल बहाव, शट/आउटपुट बहाव, पहिरन र हाइड्रोलिक अवस्था समीक्षा गर्नुहोस्।
• ट्रिमिङको समयमा फ्ल्यासले वेल्डलाई आँसु दिन्छ:तापमान परिवर्तन गर्नु अघि पिन्च-अफ ज्यामिति, पहिरन, बन्द र ट्रिम प्रक्रिया निरीक्षण गर्नुहोस्।

पातलो वेल्ड, फाटेको वेल्ड र कट पेरिसन फरक विफलता मोडहरू हुन्। LyondellBasell को गाइडले यी पिन्च-अफ समस्याहरूलाई अलग गर्दछ किनभने सम्भावित उपचारहरूले विपरीत दिशाहरूमा देखाउन सक्छ। असफलताको उत्पत्ति कागजात नभएसम्म असफल नमूनामा फ्ल्यास संलग्न राख्नुहोस्।

गठन चरणमा चुहावट ट्रेस गर्नुहोस्

परीक्षकबाट चुहावट स्थान चिन्ह लगाउनुहोस्, त्यसपछि गुणस्तर प्रक्रियाले अनुमति दिन्छ भने भाग खण्ड गर्नुहोस्। तल्लो वेल्डमा चुहावटले टोलीलाई पिन्च-अफ, सामग्री प्लेसमेन्ट र कूलिङतर्फ लैजान्छ। शरीरमा भएको पिनहोलले बबल, दूषितता, डाइ लाइन वा स्थानीय पातलो पर्खाल तिर जान्छ। घाँटी चुहावटमा फिनिश गठन, ट्रिमिङ, इन्सर्ट पोजिसन वा टेस्ट फिक्स्चर समावेश हुन सक्छ। मोल्डिङ प्रक्रिया परिवर्तन गर्नु अघि एक ज्ञात सन्दर्भ संग लीक परीक्षक प्रमाणित गर्नुहोस्।

सतह दोष: मोल्ड देखि parison अलग

संरक्षित क्षेत्र बाहिरबाट सुरक्षित रूपमा नि: शुल्क पेरिसन अवलोकन गर्नुहोस्। यदि मोल्ड बन्द हुनु अघि रेखा वा नरमपन पहिले नै अवस्थित छ भने, सामग्री जाँच गर्नुहोस्, स्थिरता पिघल्नुहोस् र मर्ने अवस्था। यदि पेरिसन स्वीकार्य देखिन्छ तर समाप्त सतह सुस्त छ, पिटिएको छ वा विवरणको कमी छ भने, मोल्ड सतह, भेन्ट्स, ब्लोइङ, तापमान र संक्षेपण निरीक्षण गर्नुहोस्।

सुन्तलाको बोक्रा र नराम्रो सतह

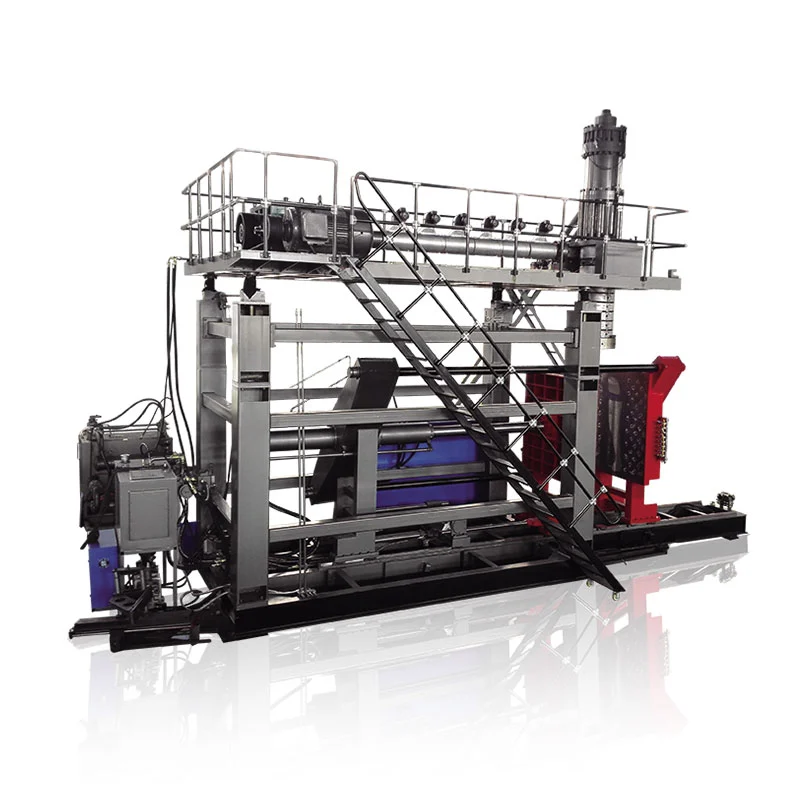

सम्भावित तहहरूमा रफ पेरिसन प्रवाह, कमजोर मोल्ड भेन्टिङ्ग, कम वा प्रतिबन्धित हावा डेलिभरी, ब्लो पिनको वरिपरि चुहावट, चिसो पेरिसन वा क्षतिग्रस्त मोल्ड सतह समावेश छ। झटका घटना समयमा मेसिन मा दबाब जाँच; कारखानाको अन्यत्र कम्प्रेसर डिस्प्लेले दबाव र प्रवाह आवश्यक समयमा मोल्डमा पुग्छ भनेर प्रमाणित गर्दैन। Kinggle कोउपयोगिता योजना गाइडबिरुवाको आपूर्ति देखि मेसिन जडान सम्म हावा र चिसो बाटो कभर गर्दछ।

डाइ रेखाहरू र निश्चित स्ट्रेक्सहरू

भाग वरिपरि स्ट्रीक स्थिति चिन्ह लगाउनुहोस् र parison संग तुलना गर्नुहोस्। यदि यो स्थिर रह्यो भने, सही बन्द र अलगाव पछि सम्बन्धित प्रवाह मार्ग निरीक्षण गर्नुहोस्। डाइ ओठमा निकले हरेक चक्रमा पुन: उत्पादन गर्न सक्छ। दूषित वा अपमानित राल पनि टाउकोमा बस्न सक्छ र बीच-बीचमा छोड्न सक्छ। सफाईले सटीक सतहहरू सुरक्षित गर्नुपर्दछ र आपूर्ति गरिएको प्रक्रिया पछ्याउनु पर्छ।

कूलिङ दोष, वारपेज र आयामी बहाव

वारपेज अक्सर इजेक्शन पछि मात्र देखिने हुन्छ। मोल्ड खोल्ने पछि तुरुन्तै भाग तुलना गर्नुहोस्, ट्रिमिङ पछि र निर्दिष्ट कन्डिसन समय पछि। रकर तल, अंडाकार घाँटी वा आयामी बहावले अपर्याप्त शीतलन, असमान गुहाको तापक्रम, अवरुद्ध पानीको च्यानल, उच्च पग्लिएको ताप, प्रारम्भिक ह्यान्डलिंग वा असमान पर्खाल वितरणलाई अनुसरण गर्न सक्छ।

रेकर्ड आपूर्ति र फिर्ता तापमान, दबाब र - जब उपकरण उपलब्ध छ - प्रभावित मोल्ड सर्किटको लागि प्रवाह। टच एक भरपर्दो तापक्रम मापन होइन र प्रतिबन्धित च्यानल प्रकट गर्दैन। यदि बिरुवाको आपूर्ति स्थिर रहँदा भागको एक पक्ष परिवर्तन भयो भने, स्थानीय मेनिफोल्ड, जडान, च्यानल र मोल्ड अवस्था जाँच गर्नुहोस्।

प्रक्रिया समायोजन अघि मेशिन, HMI र उपयोगिता जाँचहरू

HMI ले अनुरोध, प्रतिक्रिया, अनुक्रम अवस्था र अलार्महरू देखाउँछ। भल्भ सारियो, हावा ब्लो पिनमा पुग्यो वा मोल्डबाट पानी बग्यो भनेर प्रमाणित गर्दैन। एक जोडीको रूपमा सेट मान र यसको वास्तविक मान पढ्नुहोस्, त्यसपछि भौतिक परिणामसँग स्क्रिन तुलना गर्नुहोस्।

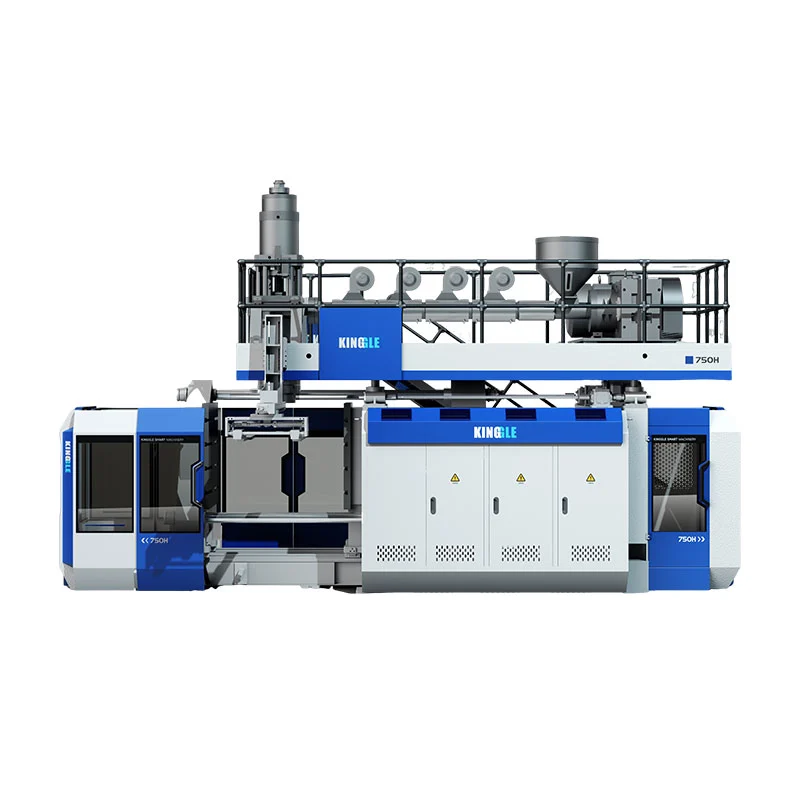

प्रयोग गर्नुहोस्Kinggle HMI सेटिङहरू र अलार्म गाइडसंरचित अनुक्रम को लागी। यदि समस्या चुहावट, तापमान परिवर्तन, फोहोर तेल, प्रतिबन्धित चिसो वा पुनरावर्ती अलार्महरू समावेश छन् भने,रोकथाम मर्मत चेकलिस्टमेसिन अवस्था संग उत्पादन गुणस्तर जडान गर्न मद्दत गर्छ।

कारखाना दृश्य: एक दोष रेकर्ड बनाउनुहोस् जुन अर्को शिफ्टले प्रयोग गर्न सक्छ

"समायोजित तापमान र अब राम्रो" पुन: उत्पादन योग्य रेकर्ड होइन। उपयोगी लगले संदिग्ध भागलाई समय, मेसिनको अवस्था र प्रमाणित परिणामसँग जोड्छ। व्यावहारिक हुँदा स्केल वा चिन्हित स्थानको साथ दोष फोटो खिच्नुहोस्, र तुलनाको लागि अनुमोदित राम्रो नमूना राख्नुहोस्।

समायोजन र वृद्धि कहिले रोक्न

• गार्ड, इन्टरलक, आपतकालीन स्टप वा खतरनाक-ऊर्जा नियन्त्रण उद्देश्य अनुसार काम गरिरहेको छैन।
• मेकानिकल टक्कर, अप्रत्याशित आन्दोलन, तातो विद्युत अवस्था, हाइड्रोलिक चुहावट वा क्षतिग्रस्त दबाव घटक संदिग्ध छ।
• प्रमाणित सामग्री, उपयोगिता र अनुमोदित नुस्खा आधार रेखाहरू पुनर्स्थापना पछि उही दोष रहन्छ।
• आदेश र वास्तविक प्रतिक्रिया असहमत छन्, वा प्रक्रियाले नियन्त्रित परिवर्तनको लागि अनुमानित रूपमा प्रतिक्रिया गर्दैन।
• उपकरण मर्मत, क्यालिब्रेसन, कार्यक्रम परिवर्तन वा अनुमोदित प्रक्रिया विन्डो बाहिर सञ्चालन आवश्यक हुनेछ।

पुनरावर्ती दोषहरू रोक्न मेसिन कमिसन अघि सुरु हुन्छ

नयाँ एक्स्ट्रुजन ब्लो मोल्डिङ मेसिन वा नयाँ मोल्डको लागि, परीक्षण अघि स्वीकृति प्रमाण परिभाषित गर्नुहोस्। भाग रेखाचित्र, राल ग्रेड, लक्ष्य वजन, महत्वपूर्ण पर्खाल स्थानहरू, घाँटी र समग्र आयामहरू, ट्रिमिङ योजना, चुहावट वा दबाब परीक्षण, दृश्य मापदण्ड, आउटपुट लक्ष्य र बिरुवा उपयोगिताहरू प्रदान गर्नुहोस्। एक उपयोगी परीक्षण रिपोर्टले स्वीकृत नमूनाहरूलाई सही मोल्ड, सामग्री र नुस्खा संशोधनमा जडान गर्दछ।

साना कन्टेनर र उच्च उत्पादन परियोजनाहरू फिट हुन सक्छनिरन्तर निकासी झटका मोल्डिंग मिसिन। ठूला वा भारी भागहरूलाई आवश्यक हुन सक्छसंचयक झटका मोल्डिंग मेसिन। सही छनोट भाग र प्रक्रिया प्याकेजमा निर्भर गर्दछ, दोष नाम मात्र होइन। Kinggle को ब्राउज गर्नुहोस्ब्लो मोल्डिंग अनुप्रयोगहरूवा परियोजना-विशेष छलफलको लागि वास्तविक उत्पादन जानकारी पठाउनुहोस्।
